码垛机系列

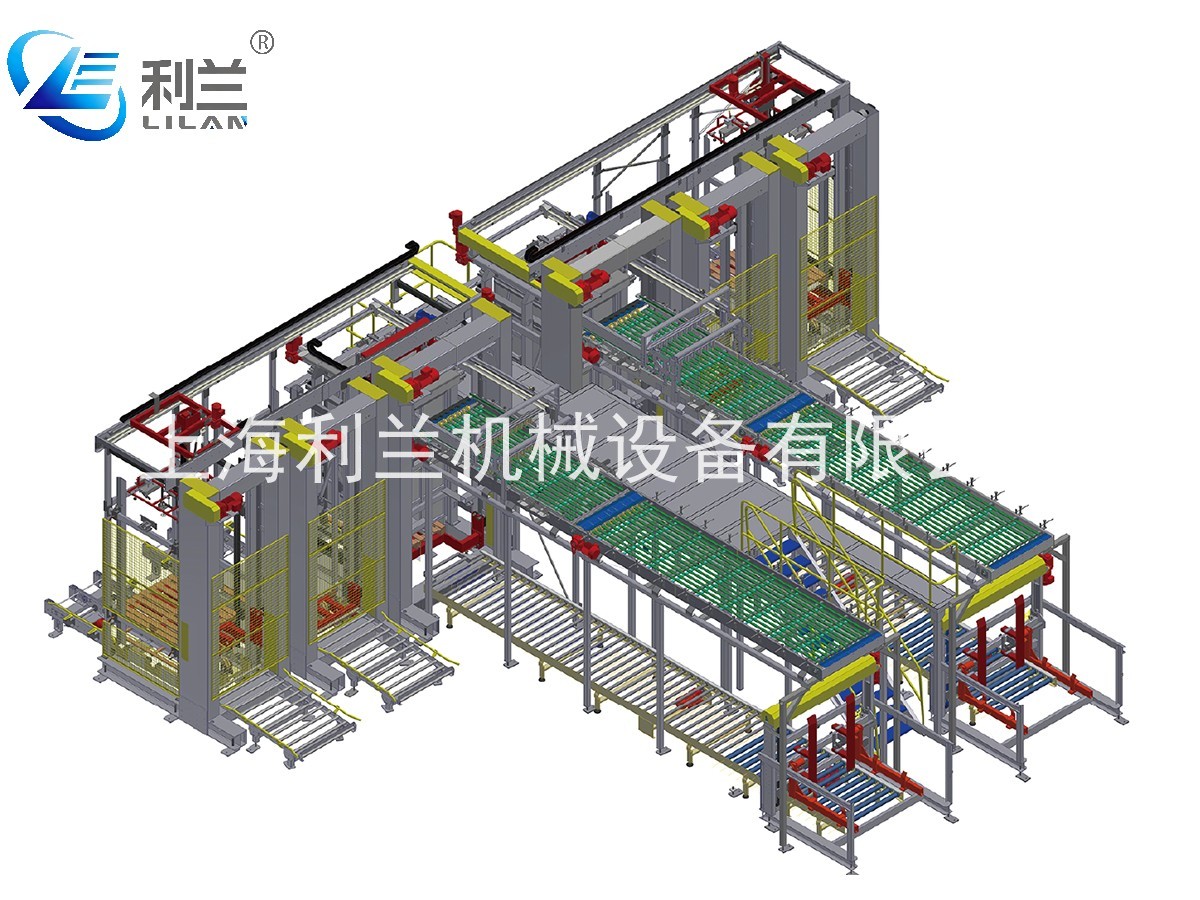

高位龙门码垛机
高位码垛机的进料高度在2米至 3米（甚至更高）之间。产品进料并传送进转向装置，并之后输送到整理机构。码垛机通过逐层升起和降下托盘来实现码垛。操作员需要在较高的平台上。
机器概览
本自动高位龙门码垛机的目标，是将客户产品线（通常为高位）产出的产品实现无人操作自动码垛，运送至地面，达到改善现场作业环境，提高生产效率的效果，满足客户对生产工艺及包装的要求。
该类码垛机主要针对整层产品码放，可搭配机器人编组系统提高生产效率。对于不同的码垛的排列方式，可以进行任意的排列。
● 适用于啤酒、饮用水、饮料、粮油、日化、医药、食品等行业生产线。
● 该类高位龙门码垛为高位进料码垛机，可适配90°输送或直线输送，采用减震气动装置旋转产品，推板推进编组后的产品。
● 可配备放隔板机构，为码垛产品之间加放层垫板。
● 可配备拉伸膜缠绕机构或穿剑带打包机构。
技术参数
视频名称
视频名称
码垛系统优势
简单、高效、快捷
自动控制系统
采用西门子系统逻辑控制器PLC，完成对机器、操作按钮、触摸屏、指示灯和安全门开关等外设的通讯控制工作。人机界面采用施耐德触摸屏，完成生产管理、状态管理和维护管理等工作。
适配多种产品
高位龙门码垛机适用于处理空罐、空瓶进料码垛，膜包瓶码垛等多种包装类型，模块化的布局和柔性化的产品运作，适用的产品线非常广泛。
稳定运作性能
高位龙门码垛机可实现7*24小时无间断运行，保持稳定的速度将产品码放到托盘上。相比于人工生产的班次停机时间，无间断码垛使生产流程更加流畅。
系统安全保障
安全围栏及安全系统防止出现机器在自动运动中由于人员的意外闯入而造成的安全事故。机器急停开关硬件回路连接，如非正常情况下安全门被打开，机器立即停止，避免任何意外及损失。
主要设备及功能描述

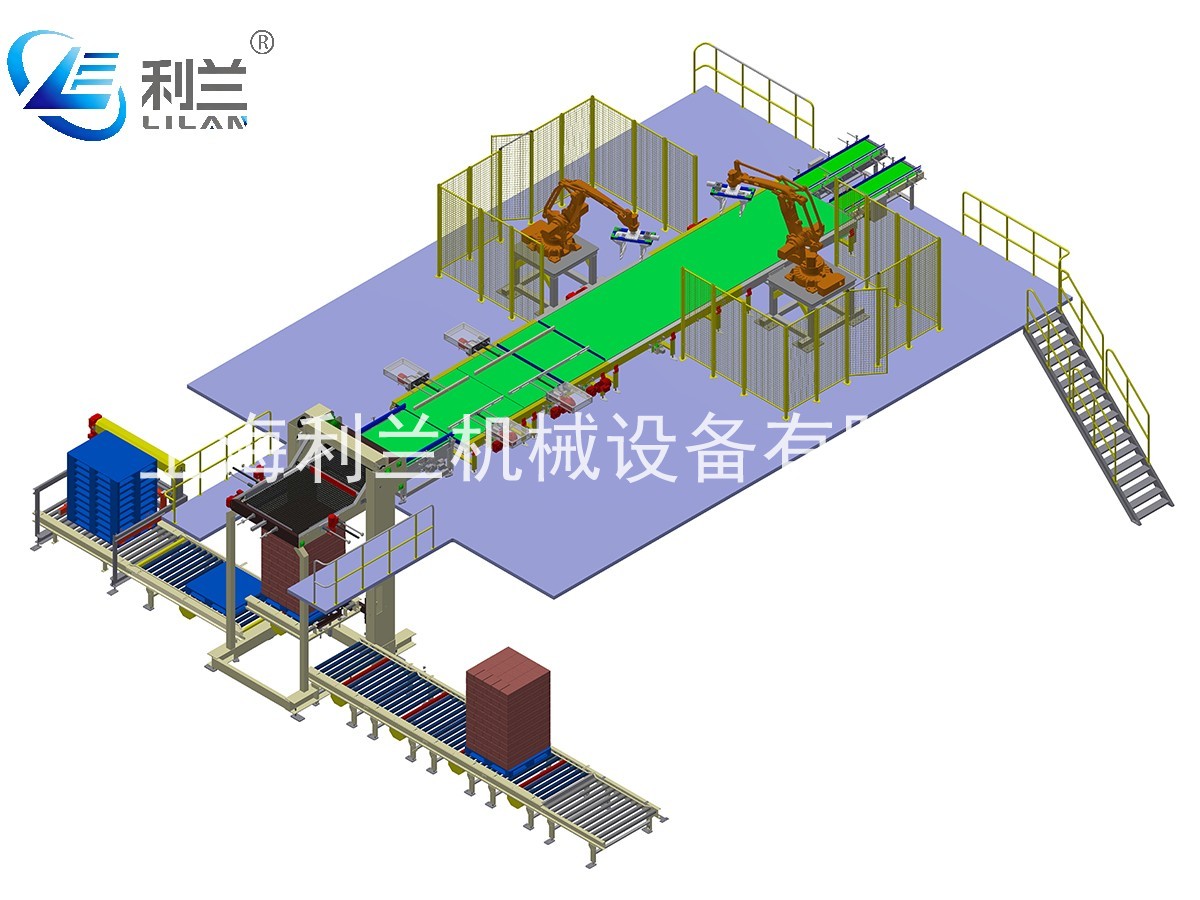

三维布局图3D
3D系统集成
● 通过自动化操作系统，上海利兰协助您实现最自动化、简单、直接的产品输送、堆叠、仓储物流。
● 上海利兰具有丰富的工程设计经验。上海利兰将指定人员负责非标机械设备和电气硬件的设计及制造。
● 为客户定制化设计高性能、高精度和供长期运作的的智能包装驱动技术，从而降低人工成本和安全成本。
上海利兰为客户进行3D图纸设计及演示。在控制系统主页面将显示生产线三维图及产线型号显示等，以三维图示各个工位，可在图中通过点击触摸屏上各工位的图标来手动控制各工位的运动，直观方便。
输送及理料平台

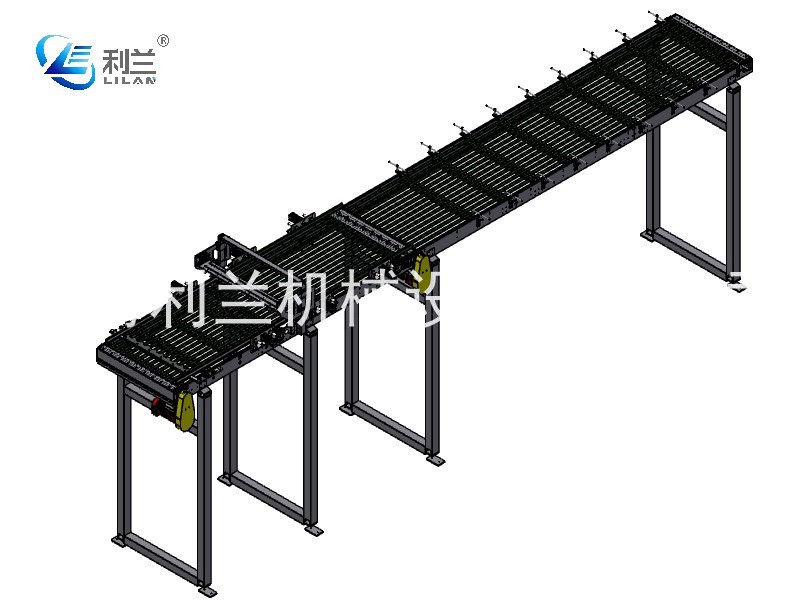

图示加速皮带线，后段皮带线速度是前段两倍以上。通过速差拉开产品距离以便于转向。主体材料碳钢烤漆。
以实际为准

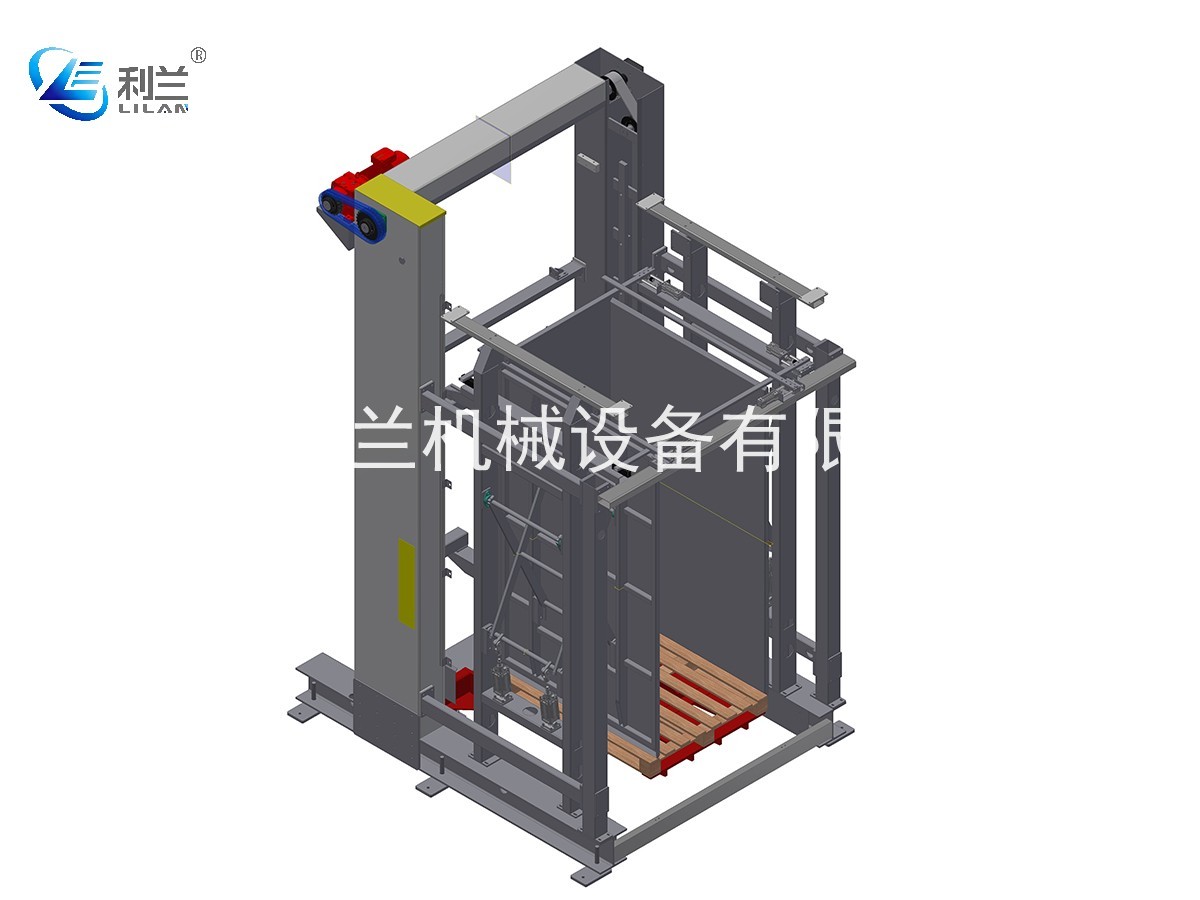

码垛主机

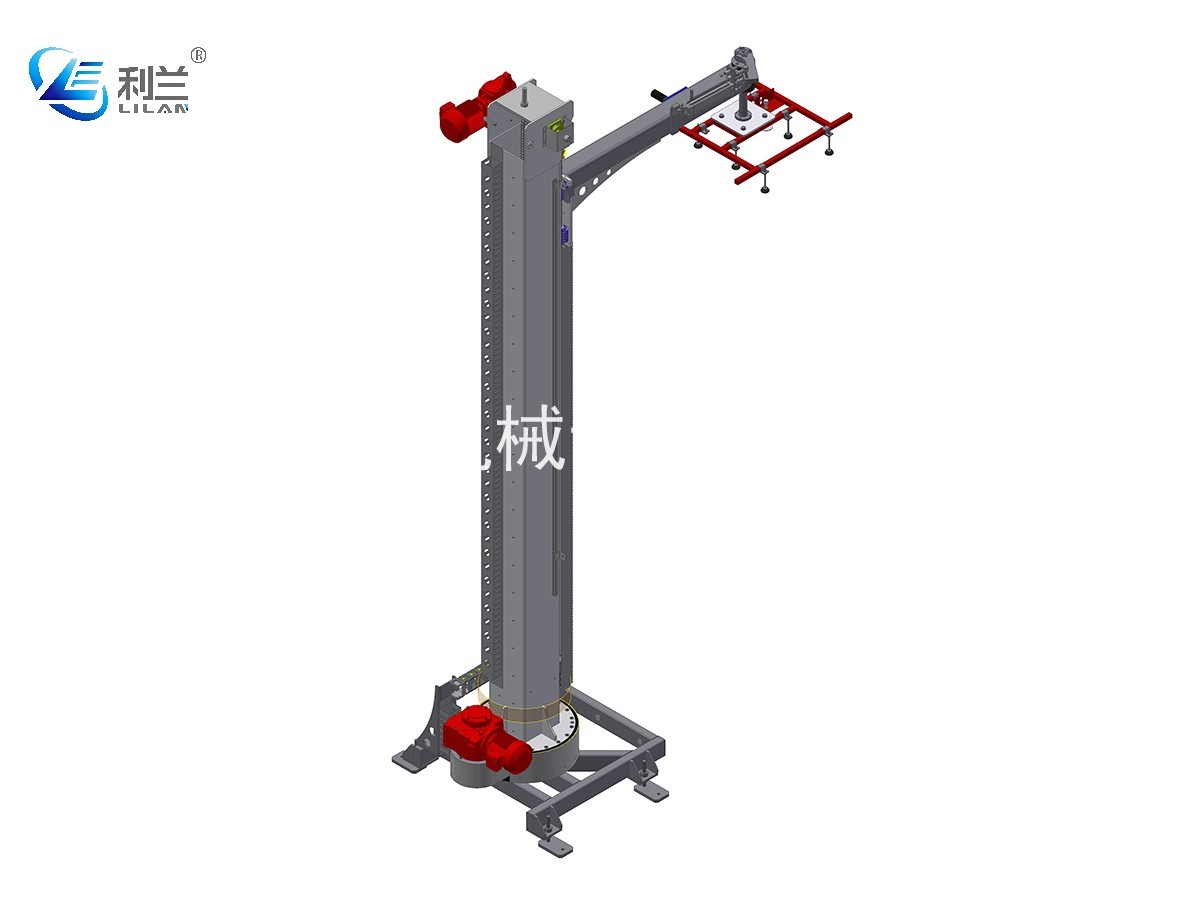

由机器人实现三坐标的位移功能，能实现上下、左右和旋转位置的移动，夹具类型根据具体需求选择夹具。
以实际为准
放隔板机构
供栈器机构可放置10个空栈板，通过气缸将栈板逐个有序放置在空栈板输送线上，主体材料为碳钢烤漆。
以实际为准
上海利兰深受行业信赖
完整的售前咨询和售后服务培训体系
售前提供及时免费的项目方案咨询及相应的机械、控制及装配等技术咨询；
售后在保质期内为无偿服务，在24小时内响应；
在安装调试期内，免费提供与设备操作及维护相关的技术培训；
